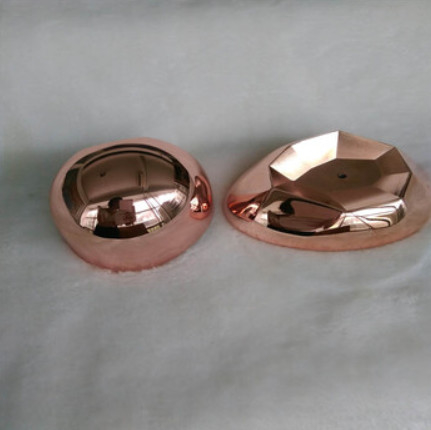

L'électroplaté de l'alliage d'étain de cuivre et de l'imitation de l'or FF-5130

Légures de cuivre et d'étain en alliage d'électroplaté Imitation de placage aurifère

FF-5130 peut être utilisé pour remplacer les procédés d'imitation de l'or au cyanure et de l'imitation de l'or au pyrophosphate.La solution ne contient pas de composés cyanure et phosphore, et le traitement des eaux usées est écologique.

1.Caractéristiques

1.1 L'efficacité du courant est supérieure à 90%, le revêtement est dense et lumineux, et le taux de dépôt est d'environ 0,2 um/min ((1,0 A/dm²L'apparence du revêtement est uniforme et semblable à l'or.²Le contenu en étain du revêtement est uniforme et de 9 à 12%, et la capacité de revêtement en profondeur est excellente; le bain est facile à entretenir.les autres substances ne produisent que des pertesIl peut être électroformé pour imiter le revêtement en or, si l'épaisseur est supérieure à 10 μm, l'apparence et la qualité du revêtement restent inchangées.

1.2 Réservoir de placage: PVC, polypropylène.

1.3 Filtration: filtration continue, et la solution de revêtement doit être filtrée avec un filtre en PP (la porosité doit être de préférence de 1 μm, au moins 5 μm).La filtration continue est de garder la solution de revêtement propre. Avant utilisation, l'élément filtrant doit être trempé dans une solution d'hydroxyde de potassium à hauteur de 10% à 60°C pendant plusieurs heures, puis rincé à l'eau avant utilisation.le volume de circulation de la pompe à filtre doit atteindre 5 cycles par heure.

1.4 Chauffage: tube à vapeur en serpentine de titane, stylo électrique de titane ou stylo électrique de quartz.

1.5 Mélange: le mélange d'air et le mélange de filtration de la solution sont effectués ensemble.

1.6 Anode: cuivre électrolytique (avec sac anodique, rapport de surface de cathode à anode: 1:2-4).

1.7 rectificateur: la sortie de courant peut répondre aux exigences de l'opération de galvanoplastie et l'ondulation est inférieure à 5% de l'alimentation standard CDC.un voltmètre et un régulateur de courant continu doivent être équipésUn ampéromètre doit être utilisé.

2.Composition de la solution et paramètres du procédé

2.1composition de la solution de revêtement

3Préparation de la solution
3.1 Nettoyage du bain et du filtre: d'abord tremper et nettoyer avec une solution d'hydroxyde de sodium, puis tremper et nettoyer avec une solution d'acide sulfurique dilué;
Note: si le bain a été utilisé avec du cyanure,il doit être trempé et nettoyé avec (solution diluée d'hydroxyde de sodium + peroxyde d'hydrogène) et (acide sulfurique dilué + peroxyde d'hydrogène) pour éliminer strictement le cyanureLe bain d'or d'imitation sans cyanure doit être strictement isolé du bain de cyanure pour éviter la pollution par le cyanure.
3.2 Ouvrez le bain (en prenant 100 L par exemple): ajoutez la quantité requise de FF-5130M (40 L) dans le bain, puis ajoutez la quantité requise de pentahydrate de sulfate de cuivre (3 kg),après avoir été complètement dissous, ajouter la quantité requise de FF-5130RS (25 L), bien mélanger, ajuster le pH à 10,8 avec 20% de KOH ou 20% d'H2SO4 et filtrer en continu avec une mèche de coton.
Remarque: l'eau utilisée pour ouvrir le bain doit être pure.

4Contrôle et entretien des bains
4.1 Valeur du pH: utiliser un pHmètre pour tester et contrôler la valeur du pH à 10,5-11.0; utilisez une solution de 20% de KOH ou une solution de 20% de H2SO4 pour régler.
Remarque: au début de l'ouverture du bain, l'accumulation de carbonate provoque des fluctuations du pH, il faut donc le régler fréquemment!
4.2 Concentration d'ions de cuivre: analyse de titration, réglage de la surface de l'anode ou addition de sel de cuivre.
Remarque: la valeur du pH doit être ajustée après ajout de sel de cuivre.
4.3 Supplément habituel: FF-5130M (1 ‰ 2 L/KAh), FF-5130RS (6 ‰ 7 L/KAh)

4.4 Correction de la teneur en Sn: la plage admissible de concentration de sel d'étain dans la solution de placage est très large et peut être complétée normalement.la feuille Hastelloy est affinée et corrigéeLorsque la feuille de Hastelloy est rougeâtre, il convient d'ajouter 20 à 30 ml/l FF-5130RS.
Remarque: après la supplémentation en FF-5130RS, le pH peut augmenter et doit être ajusté!
