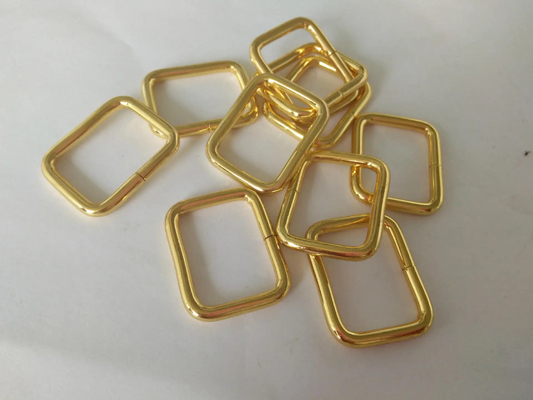

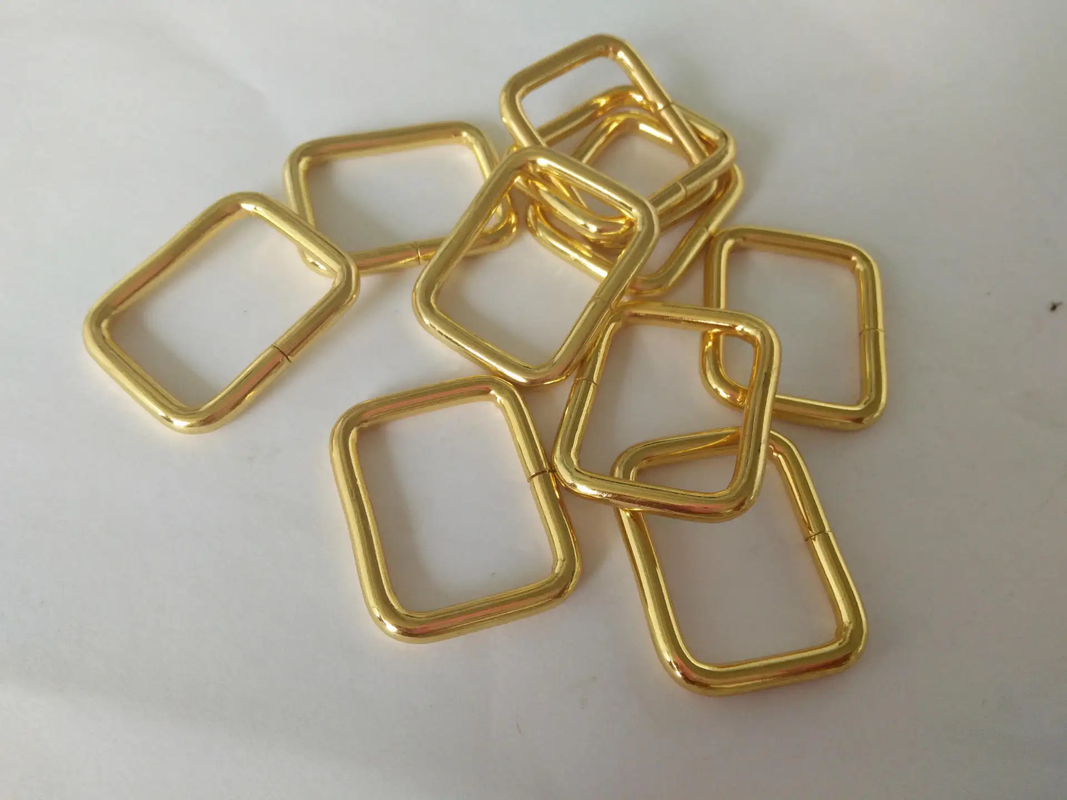

procédé d'alliage cuivre-zinc sans cyanure d'imitation de placage aurifère FF-5131

FF-5131 procédé d'alliage cuivre-zinc sans cyanure

1. Caractéristiques

1.1 Ce procédé ne contient pas de cyanure de sodium (potassium), de plomb, de cadmium et d'autres métaux lourds;
1.2 La couleur du revêtement est uniforme et stable, et il peut avoir l'apparence d'un laiton avec une couleur uniforme.
couleur, excellent alignement, adapté à la fois au roulement et au placage et peut être utilisé pour la couleur de la face
Il convient à la fois pour le placage en rouleau et pour le placage en rack et peut être utilisé pour:
à la fois la couleur de surface et le revêtement en laiton épais (plus de 10 μm);
1.3 Utilisé principalement dans la décoration, la bijouterie, l'artisanat, l'industrie, etc.
revêtement au cyanure métallique. Il s'agit d'un produit alternatif du revêtement au cyanure de métaux précieux;
1.4 Le coût de production et d'exploitation est inférieur de 30% à celui du système au cyanure de sodium.

2. Flux de processus
Plaquage du cuivre → Recyclage → Rinçage → Activation ((5% à 10% d'acide sulfurique) → Rinçage → Plaquage de l'ensemble
nickel brillant → Recyclage → Rinçage → Activation (5% d'acide sulfurique) → Rinçage → Rinçage à l'eau pure
→ L'électroplatement d'un alliage cuivre-zinc sans cyanure Or → lavage à l'eau → passivation → lavage à l'eau
→ lavage à l'eau pure → séchage → pulvérisation et cuisson.

4Composition et état de fonctionnement du bain
Variété d'éléments optimale
FF-5131M 800­940 ml/l 900 ml/l
FF-5131A Utilisation comme supplément ----
FF-5131B 50° 60 ml/l 60 ml/l
température 35°45°C 40°C
Temps 3h30min 5min
Le pH est de 10 ‰ 11,8 10.8
Dk 0,3 ∼1,0 A/dm2
