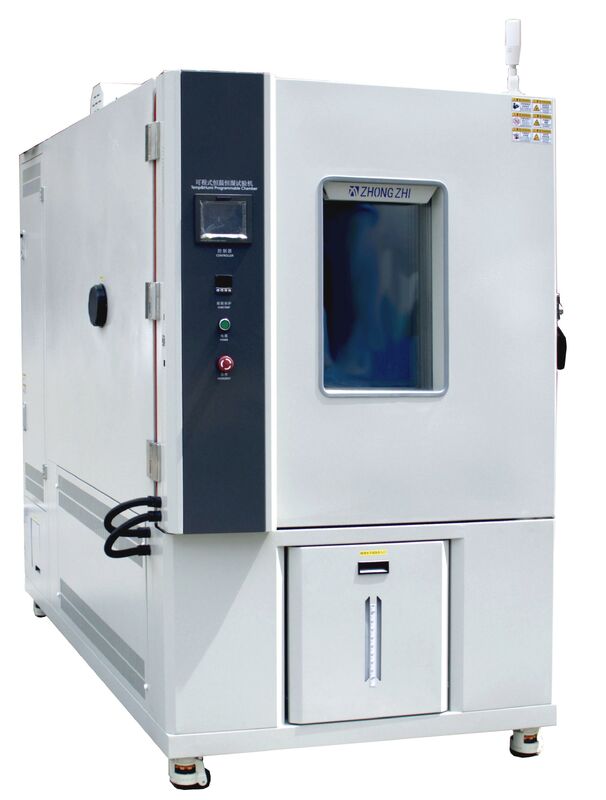

Chambre d'essai programmable de température et d'humidité constantes
|
I. Principales fonctions et précautions d'utilisation de l'équipement |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. aperçu du produit |
Cette série de produits est principalement utilisée pour simuler les environnements difficiles à haute température, basse température et humides que les instruments électroniques, les nouveaux matériaux, les équipements électriques, les composants de véhicules, les métaux, les produits électroniques et les matériaux aérospatiaux peuvent rencontrer pendant le transport, le stockage et l'utilisation ; ou dans des conditions alternées de haute et de basse température. Ils sont conçus pour tester la résistance du matériau, du composant ou de l'instrument aux températures élevées, au froid et à l'humidité, ainsi que les dommages potentiels et la durée de vie réduite. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. fonction du produit |
Cette série de laboratoires de température convient aux tests de fiabilité des produits industriels, avec les caractéristiques de précision du contrôle de la température et d'une large plage de contrôle. L'indice de performance répond aux exigences de GB/T5170 « Méthode de vérification des paramètres de base des équipements de test environnemental pour les produits électriques et électroniques - Équipement de test à basse température, haute température et température constante ». |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. restrictions sur les échantillons de test |
Test et stockage d'échantillons de substances inflammables, explosives et volatiles Test et stockage d'échantillons de matériaux corrosifs Tests ou stockage d’échantillons biologiques Test et stockage d'échantillons avec de fortes sources d'émission électromagnétique |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. exigences relatives aux conditions de charge |
La masse totale de la charge ne doit pas dépasser 50 kg par mètre cube de volume du studio Le volume total de la charge ne dépasse pas 1/5 du volume du studio Sur toute section perpendiculaire à la direction du vent dominant, la somme des zones de charge ne doit pas être supérieure à celle du site. La surface transversale du studio est de 1/3. La charge ne doit pas bloquer le flux d'air lorsqu'elle est placée |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
II. Conditions du site d'installation de l'équipement et de l'environnement d'exploitation |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. exigences du site
|
R : pas moins de 800 mm B : pas moins de 500 mm C : pas moins de 1 500 mm Le sol est plat et bien aéré Il n'y a pas de fortes vibrations autour de l'équipement Il n'y a pas de champ électromagnétique puissant autour de l'équipement Il n'y a pas de substances inflammables, explosives, corrosives ni de poussière autour de l'équipement Laisser un espace approprié autour de l’équipement pour son utilisation et son entretien |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. conditions ambiantes
|
Température : 5 ~ 30 ℃, humidité relative inférieure à 85 % RH Pression atmosphérique : 86 kPa ~ 106 kPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. puissance maximale |
La puissance totale installée de 7,1 kW est de 1,5 kW pour la puissance de refroidissement, de 2,8 kW pour la puissance de chauffage, de 1,8 kW pour la puissance d'humidification et de 0,2 kW pour les autres puissances. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. courant maximum |
≤22A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. équipement d'humidification et d'approvisionnement en eau |
La pression d'alimentation en eau est de 0,2 à 0,4 MPa, le diamètre du tuyau d'alimentation en eau est de 20 mm et la qualité de l'eau de l'alimentation en eau doit répondre à la norme d'eau de troisième niveau spécifiée dans GB/T 6682-2008 Spécifications et méthodes d'essai de l'eau de laboratoire analytique. L'équipement dispose d'une interface d'alimentation en eau réservée de filetage interne 1/2", et l'équipement est équipé d'un réservoir d'eau d'un volume d'environ 20 L |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. sortie de drainage |
Une évacuation est prévue à proximité de l'équipement, à moins de 2 mètres derrière l'équipement, Remarque : Guidez le condensat et l'eau du compteur pour qu'ils s'écoulent hors du réservoir. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. conditions d'alimentation et sources d'alimentation |
AC380V triphasé à quatre fils + mise à la terre de protection Plage de fluctuation admissible de la tension : ± 10 % V Plage de fluctuation admissible de la fréquence : (50 ± 0,5) HZ Alimentation en mode TN-S ou en mode TT La résistance de mise à la terre du fil de terre de protection est inférieure à 4 Ω Les utilisateurs doivent configurer la capacité correspondante de l'interrupteur d'air ou d'alimentation pour l'équipement sur le site d'installation, et cet interrupteur doit être contrôlé indépendamment pour l'utilisation de l'équipement. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
III. Volume et taille |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. modèle |
CZ-A-225G |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. Volume de l'équipement |
225L |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. taille de la chambre d'essai |
L (largeur) 500 mm * H (hauteur) 750 mm * P (profondeur) 600 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. dimensions extérieures de la chambre d'essai |
L (largeur) 700 mm * H (hauteur) 1850 mm * P (profondeur) 1660 mm Remarque : La taille de la pièce au-delà de la charnière de la porte de la machine n'est pas incluse ! Veuillez confirmer les dimensions extérieures selon le dessin final à trois vues ! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI. Principaux paramètres de performance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. condition d'essai |
Le test de performance en température est mesuré conformément aux dispositions pertinentes de l'équipement de test de température GB/T 5170.2-2017 lorsque la température ambiante est de +25 ℃ et que la charge est vide ; le capteur est placé en sortie de centrale de traitement d'air |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. plage de température |
-70 ℃~+150℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. plage d'humidité |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. fluctuation de la température |
≦±0,5℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. uniformité de la température |
≤2,0℃ (sans charge) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. écart de température |
≥±2,0℃ (sans charge) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. fluctuation de l'humidité relative |
≦±2,5% HR |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. écart d'humidité |
≥75% HR,≤+2-3% HR ; <75% HR, ≤ ± 5% HR ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. taux de chauffage |
≥3℃/min (dans des conditions de charge moyenne complète) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. taux de refroidissement |
≥1,2℃/min (dans des conditions de charge moyenne complète) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. bruit de travail |
≥75 dB (mesuré à 1 m devant le portail de l'équipement et à 1,2 m au-dessus du sol) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12. la norme |
GB/T-2423.1-2008 (IEC60068-2-1) Test A : méthode de test à basse température. GB/T-2423.2-2008 (IEC60068-2-2) Test B : méthode de test à haute température. GB/T-2423.3-2016 (IEC60068-2-78:2012) Test environnemental, partie 2, méthode de test, test d'humidité et de chaleur constantes en cabine. GB/T-2423.4-2008 (IEC60068-2--30:2005) Test environnemental pour les produits électriques et électroniques Partie 2 : Méthode de test Test Db : Alternance d'humidité et de chaleur (cycle 12h+12h) Méthode de test à haute température GJBl50.3-2009 (MIL-STD-810D). Méthode de test à basse température GJBl50.4-2009 (MIL-STD-810D). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13. méthode d'essai |
Conditions techniques GB/T-10586-2008 de la chambre d'essai à basse température GB/T 5170.1-2016 Méthode d'inspection des équipements de test environnemental des produits électriques et électroniques-Partie 1 : Règles générales GB/T 5170.2-2017 Méthode d'inspection des équipements d'essais environnementaux Partie 2 : Équipement d'essai de température GB/T 5170.5-2016 Équipement d'essai environnemental pour produits électriques et électroniques-Méthode d'inspection-Partie 5 : Équipement d'essai de chaleur humide GB/T5170.18-2005 Méthode de vérification des paramètres de base de l'équipement de test environnemental pour les produits électriques et électroniques, équipement de test de cycle combiné température/humidité |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
V. Caractéristiques de la structure de la chambre |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. disposition de la structure de la chambre d'essai |
La chambre d'essai adopte la disposition de structure intégrée, avec la chambre d'essai à l'avant et la chambre de contrôle à l'arrière ; Le bas de l'équipement est équipé de roulettes Foma pour faciliter le déplacement, le positionnement de l'équipement La chambre extérieure de l'équipement est constituée de peinture cuite au four en tôle d'acier laminée à froid, d'une épaisseur de 1,2 mm et d'un numéro de couleur gris clair RAL7035. La chambre intérieure est en acier inoxydable SUS304# d'une épaisseur de 1,2 mm ; L'équipement adopte une structure de cadre dans son ensemble et le fond de la chambre est soudé avec de l'acier profilé pour augmenter la résistance de la chambre. Matériau d'isolation : mousse dure de polyuréthane dure + fibre de verre de 100 mm d'épaisseur L'arrière de l'équipement est équipé d'un disjoncteur de protection totale de puissance, d'un câble d'alimentation et d'un tuyau de drainage. Le joint de porte de la chambre adopte une bande d'étanchéité en silicone, spécialement personnalisée et présentant une résistance aux températures élevées, une non-toxicité et une ultra-flexibilité Le fond de la chambre intérieure est équipé d'un trou de drainage, qui peut évacuer rapidement le condensat Un trou de décompression automatique est placé en haut de la chambre |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. évacuer l'eau |
Le fond de la chambre intérieure est équipé d'un trou de drainage et le système de drainage est disposé à l'arrière de l'équipement. Le tuyau de drainage est introduit dans le système de réseau de tuyaux de drainage de l'utilisateur (l'utilisateur fournit l'interface réseau de tuyaux de drainage sur site) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. trou de décompression |
Plusieurs fenêtres à pression équilibrée sont placées sur le bord de l’arrière de la chambre. Lorsque la porte de la chambre de commutation est ouverte ou que l'air à l'intérieur de la chambre se dilate, la pression peut être rapidement et automatiquement évacuée ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. porte de la chambre |
Porte à charnière unique, taille claire efficace W500mm*H750mm Le matériau de la porte est le même que celui de la carrosserie Serrure de porte importée, ouverte de l'extérieur Le matériau isolant d'une épaisseur de 100 mm est de la mousse polyuréthane rigide Un bac de récupération d'eau est conçu sous la porte pour éviter que l'eau de condensation ne tombe sur le sol extérieur ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. matériau de la chambre intérieure |
Une plaque d'acier inoxydable SUS304 # est utilisée, un équipement de découpe laser de précision est utilisé pour couper et plier un lit pliant CNC, puis le soudage à l'arc sous argon est utilisé pour le soudage, le polissage et le polissage complets ; la plaque d'acier a une épaisseur de 1,2 mm ; Le cadre d'indexation du support de palette du support d'échantillons est placé des deux côtés de la chambre intérieure, ce qui permet d'ajuster l'espacement entre les supports d'échantillons |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. matériau de la chambre extérieure |
À l'aide de plaques d'acier laminées à froid, un équipement de découpe laser de précision est utilisé pour la découpe et le pliage CNC pour le façonnage, suivis du soudage et du polissage par soudage à l'arc sous argon ; une fois que la surface de la plaque d'acier a subi un lavage acide global pour éliminer la rouille, elle est ensuite traitée avec une peinture de cuisson à haute température. Par rapport à la peinture extérieure conventionnelle, cette méthode donne un aspect plus esthétique et une meilleure résistance à la corrosion. L'épaisseur de la plaque d'acier est de 1,2 mm (couleur : blanc RAL7035). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. bande de joint d'étanchéité |
La bande d'étanchéité de la porte est divisée en deux couches, la couche intérieure est une bande de caoutchouc de silicone qui peut isoler complètement la chambre intérieure de l'extérieur dans des conditions de température élevée et basse ; la bande de caoutchouc de silicone peut fonctionner pendant une longue période sans durcir ni vieillir dans la plage de moins 80 ℃ à plus 200 ℃ ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. charnières en acier inoxydable |
Sur le côté gauche de la porte de la chambre, un ensemble de charnières à haute résistance est installé. Une seule charnière peut supporter 3 tonnes de force horizontalement et continuer à se plier dans la direction opposée. Les deux pièces de la charnière se déforment complètement et fusionnent en une seule sans se casser ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. poignée de porte |
La serrure de porte est une serrure de porte à galet : La porte de la chambre est utilisée aussi bien à l'intérieur qu'à l'extérieur, en utilisant le principe du levier, avec une forte urgence, économisant la force, et peut être ouverte et fermée d'une seule main. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. structure de sortie d'air |
Le mode de circulation interne forcée avec circulation de vent fort est adopté, dans lequel l'air sort par le haut et revient par le bas. La plaque de guidage de la sortie peut distribuer l'air froid et chaud dans tout l'intérieur du corps de stockage, qui est uniforme et stable. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. roue à vent en aluminium |
La roue éolienne centrifuge à circulation en aluminium à plusieurs ailes présente les caractéristiques d'un poids léger, d'un grand volume d'air, d'une pression du vent élevée et résiste aux températures élevées et basses, à un faible coefficient de dilatation et à un faible bruit de fonctionnement. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12. fenêtre d'observation |
La porte du caisson est équipée d'une grande fenêtre d'observation en verre creux multicouche, dotée d'un dispositif anti-givrage et anti-condensation à chauffage électrique (à réglage automatique). La fenêtre est équipée d'un ensemble de lampes d'éclairage de fenêtre, vous permettant d'observer clairement à tout moment l'état du test des échantillons à l'intérieur de la boîte à travers la fenêtre d'observation. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13. connexion des instruments |
Un trou est ouvert sur le côté gauche de la chambre, d'un diamètre de 100 mm, et un couvercle de trou et un bouchon en gel de silice sont fournis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14. tester le support de matériel |
L'acier inoxydable SUS304# est poinçonné et plié en un maillage facile à utiliser. L'espacement entre les racks de matériaux peut être ajusté d'au moins 45 mm et deux racks d'échantillons sont standard |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15. principe de circulation de l'air |
Ventilateur haute puissance entraîné par un moteur externe avec arbre en acier inoxydable, le moteur du ventilateur est externe ; L'air est entraîné par le moteur et circule à travers le chauffage et l'évaporateur de réfrigération. Après avoir été entièrement chauffé/refroidi à la valeur de température requise, l'air circule à l'intérieur de la chambre et échange de la chaleur avec l'échantillon par convection. L'air est forcé de circuler grâce à un moteur à arbre long asynchrone basse tension résistant aux hautes températures. Un ventilateur de circulation centrifuge à plusieurs ailes est utilisé et les pales en alliage d'aluminium remuent l'air |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16. principe du système de contrôle de la température |
Chauffage électrique en fil d'alliage nickel-chrome de haute qualité, contrôle SSR, équipé d'un interrupteur de température indépendant de protection contre la surchauffe Lorsque le radiateur est mis sous tension, la température de surface augmente. L'air de convection est chauffé par le fil chauffant et la chaleur est étendue à l'air et à l'échantillon dans la chambre, de manière à chauffer et à se réchauffer. La puissance de chauffage est contrôlée avec précision par l'algorithme PID et la puissance de sortie est ajustée par un relais statique. Le système de réfrigération fournit suffisamment de réfrigérant à basse température à l'échangeur thermique, de sorte que la température de l'échangeur thermique soit inférieure à la température de l'air. La chaleur de l'air est absorbée et évacuée hors de la chambre par l'échangeur de chaleur, de sorte que la température de l'air baisse et que l'effet de refroidissement soit obtenu. La puissance de refroidissement est contrôlée avec précision par l'algorithme PID, et le débit de réfrigérant et la capacité de refroidissement sont ajustés par une électrovanne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VI.R.réfrigérationsystème |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. compresseur de réfrigération |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. méthode de refroidissement |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. évaporimètre |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. ensemble de limitation |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. mode de contrôle du réfrigérateur |
L'automate programmable du système de contrôle ajuste automatiquement l'état de fonctionnement de la machine frigorifique en fonction des conditions de test Circuit de refroidissement des gaz de retour du compresseur |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. accessoires de réfrigération importés |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. condenseur évaporatif |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. cryogène |
Utilisez le R404a/R23, un réfrigérant respectueux de l'environnement avec un indice d'appauvrissement de la couche d'ozone de 0. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9. procédé de soudage par remplissage d'azote |
Il est recommandé d'utiliser un tuyau en cuivre sans oxygène de haute qualité pour le pipeline de couplage à basse température, et la qualité du soudage du pipeline, le remplissage à l'azote et le processus de prévention des fuites à haute pression de 48 heures doivent être assurés. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10. contrôle des économies d'énergie |
L'application de la technologie d'équilibrage du froid dans les systèmes de réfrigération peut permettre d'économiser environ 30 % d'énergie électrique, réduisant ainsi efficacement les coûts d'exploitation. Comme le montre la figure ci-dessus, l’équilibrage thermique est obtenu en ajustant la puissance calorifique pour maintenir une température constante. Cela signifie qu'avec une capacité de refroidissement du compresseur fixe, le chauffage augmentera avec le temps, entraînant un gaspillage d'énergie et des dépenses inutiles pour les utilisateurs. En revanche, la technologie d’équilibrage du froid maintient une température constante en ajustant la capacité de refroidissement du compresseur. Lorsque la température s'approche du point de consigne, la capacité de refroidissement diminue progressivement grâce à la régulation PID pour atteindre une température stable (en théorie, une puissance calorifique nulle peut être atteinte, mais dans la production réelle, il y a toujours une petite quantité de puissance calorifique), atteignant ainsi l'objectif d'économie d'énergie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. caractéristiques du système de réfrigération
|
UN.L'ensemble du pipeline du système est testé pour détecter les fuites en mettant 22 kg sous pression. B.Les systèmes de chauffage et de refroidissement sont complètement indépendants. C.Doté des caractéristiques techniques professionnelles de l'entreprise, il empêche les flux d'air à haute température et haute pression d'endommager le système de réfrigération. D.Toutes les procédures de fonctionnement du système de congélation sont entièrement contrôlées par le contrôleur du micro-ordinateur. E.Le fond du compresseur est doté d'un bac à eau, qui peut collecter l'eau de condensation produite par le givrage. F.Le compresseur dispose de son propre capteur de température PTC, qui peut réaliser une protection contre la surchauffe lorsque le compresseur est surchauffé. G.Le compresseur dispose de son propre protecteur de pression d'huile pour réaliser la protection de pression d'huile du compresseur. H.Des dispositifs de protection haute et basse pression surveillent la pression du réfrigérant pendant le fonctionnement de l'équipement. Une fois que la pression du réfrigérant est supérieure à la pression limite du système ou inférieure à la pression minimale définie par le système, une alarme sera immédiatement émise et l'alimentation électrique sera coupée jusqu'à ce que le défaut soit éliminé. JE.Le système de réfrigération utilise des pièces de marque importées, de qualité fiable, pour assurer la stabilité du système. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VII. Système de contrôle électrique |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.contrôleur |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2.mode d'exécution |
Fonctionnement du programme, fonctionnement à valeur fixe. L'ensemble du processus de contrôle automatique intelligent PID |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3.modèle de contrôle |
Le contrôle combiné d'humidité et de température/contrôle de température unique est automatiquement ajusté en fonction de la valeur définie de l'humidité. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4.langue |
Il dispose d'un affichage de commutation entre le chinois, l'anglais et le russe |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5.mode de réglage |
Interface d'opération de dialogue homme-machine, saisie tactile |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6.entrée de température et d'humidité |
Résistance platine de précision de qualité PT100 A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7.résolution d'affichage |
Température : 0,01 ℃ ; humidité : 0,1 % HR ; durée : 1min ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8.capacité du programme et fonction de contrôle |
Le nombre maximum de programmes pouvant être utilisés : 100 ensembles, un programme peut être composé de 1 à 100 segments ; la commande peut être répétée jusqu'à 999 fois, le réglage de la pente du programme peut être réglé par l'axe du temps, chaque segment entre les programmes peut être réglé à un maximum de 99 heures et 99 minutes, un minimum d'une minute, et peut être réglé pour une utilisation conjointe Il comporte des fonctions d’édition, d’effacement et d’insertion. Il dispose d'un contrôle de sortie de signal temporel (pour contrôler les actions ON/OFF de l'objet testé). Pendant l'exécution du programme, il prend en charge le saut de segments et les fonctions de maintien. L'écran peut être ajusté pour le rétroéclairage, avec des paramètres de durée de rétroéclairage réglables. La fonction de protection de l'écran permet des réglages d'arrêt temporisés ou manuels. La réplication du programme, la COPIE, les fonctions de connexion et les fonctions d'édition du programme telles que la définition des titres des expériences sont disponibles. Il comprend une mémoire de programme de mise hors tension, un redémarrage automatique lors de la reconnexion et des fonctions de démarrage et d'arrêt programmées. Des fonctions de réglage de la date et de l'heure, des fonctions de verrouillage des touches et de l'écran (LOCK) et des fonctions de visualisation d'images en veille sont également fournies. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9.mode de contrôle de sortie |
Contrôle automatique de sortie PID + SSR ; Réglage automatique PID de la puissance de chauffage ; la réfrigération a une extrémité froide et un contrôle de détendeur électronique multicanal, qui peut régler la vanne correspondante pour ajuster les conditions de fonctionnement du compresseur en fonction de la température et de la pression d'aspiration et d'échappement du compresseur. Le contrôle électronique du détendeur peut basculer entre le contrôle de la pression d'évaporation et le contrôle conventionnel de la température. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10.fonction de communication |
Peut se connecter à l'ordinateur pour afficher la courbe et l'acquisition de données ; Peut être utilisé comme système de surveillance et de contrôle à distance ; Plusieurs machines peuvent être contrôlées de manière synchrone ; RS-485/RS-232 Port Ethernet RJ45 Joggeur USB. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11.Stockage sur disque U |
Il peut être branché sur un port USB 1G-32G pour télécharger des courbes historiques, des données historiques, des paramètres du système de contrôle et une fonction remplaçable à chaud. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12.méthode d'enregistrement des données |
La RAM avec protection de la batterie peut enregistrer la valeur définie, la valeur d'échantillonnage et la durée d'échantillonnage de l'appareil pendant 8 à 10 ans ; la période d'enregistrement des courbes peut être réglée de 30 à 180 secondes et la durée de mémoire maximale peut stocker des courbes historiques continues pendant 90 jours. Les données historiques (lorsque la durée d'échantillonnage est de 1 minute) peuvent être sauvegardées pendant plus de 10 ans sans utilisation continue |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13.fonction de mémoire hors tension |
Le mode de récupération en cas de panne de courant peut être défini comme : démarrage à chaud/démarrage/arrêt à froid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14.fonction de démarrage de réservation |
L'heure de démarrage peut être réglée à volonté. Après la mise sous tension, la machine fonctionnera automatiquement lorsque le temps sera écoulé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15.systèmes compatibles avec les logiciels |
Système d'exploitation Windows |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16.fonctions logicielles ouvertes |
Prend en charge le code d'envoi tiers de niveau supérieur pour contrôler les fonctions de démarrage, d'arrêt et d'enregistrement de données de l'appareil. Remarque : le contrôleur fournit des codes fonctionnels et l'utilisateur peut modifier le logiciel informatique supérieur pour réaliser une surveillance et un contrôle unifiés. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17.connexions réseau |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18.affichage de la situation |
Au sommet de l'équipement, une alarme sonore et lumineuse cylindrique tricolore (utilisant des billes LED) est installée ; en attendant le démarrage ou la fin de l'opération, le voyant jaune est toujours allumé ; en fonctionnement normal, le voyant vert est toujours allumé ; En cas d'arrêt d'urgence ou d'alarme de panne d'équipement, le voyant rouge est toujours allumé et le buzzer est intermittent ; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19.ventilateur de circulation |
Moteur à arbre long résistant aux hautes températures, le moteur est installé dans l'espace extérieur, l'arbre s'étend vers l'intérieur, la roue du ventilateur d'agitation est installée à l'extrémité arrière de l'arbre ; des mesures spéciales d'isolation thermique et un système de dissipation thermique améliorent la sécurité du moteur. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20.mode de contrôle du chauffage |
Le contrôleur de température envoie des commandes basées sur la température réglée et des signaux provenant du capteur de température à l'intérieur de la chambre de test. Il régule la sortie du radiateur via un circuit logique, contrôlant le module SSR. Le système fonctionne de manière fiable, sans contacts ni étincelles, avec une longue durée de vie, un faible bruit et aucune interférence électromagnétique. Il présente une vitesse de commutation rapide, une forte capacité anti-interférence, une taille compacte, une résistance aux vibrations, une résistance aux chocs, une résistance aux explosions, à l'humidité et à la corrosion. Il permet un contrôle direct des charges à courant élevé en utilisant un minimum de signaux de commande. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VIII. Système de protection de sécurité |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. protection contre la surchauffe |
La chambre d'essai est équipée d'un dispositif électronique réglable indépendant de protection contre la surchauffe et d'une protection automatique d'équilibrage de pression. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. système de réfrigération |
Surchauffe du compresseur, protection haute pression, protection contre les surintensités du moteur. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. ventilateur de circulation |
protection contre les surcharges |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. calorificateur |
Protection contre la surchauffe extrême : protection contre les courts-circuits |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5. système d'humidification |
Protection contre le manque d'eau de combustion sèche de l'humidificateur, protection contre les températures extrêmes de l'humidificateur, protection contre les courts-circuits de l'humidificateur |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. approvisionnement général |
Protection contre les fuites, protection contre les surcharges et les courts-circuits, perte de phase, phase inverse, sous-tension, protection contre les surtensions |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7. circuit de commande |
Protection contre les surcharges et les courts-circuits |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8. système de refroidissement du compresseur |
Protection contre les surcharges du ventilateur de refroidissement |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IX. Normes d'acceptation et vérification par des tiers 1. Critères d'acceptation : Les indicateurs techniques doivent être conformes aux méthodes spécifiées dans « l'accord technique » signé par les deux parties. 2. Modalités de réception : la réception formelle sera effectuée sur le site de l'acheteur. 3. Avant la livraison, l'acheteur doit inviter un tiers (calibré par le Centre national d'essais de qualité des équipements d'essais environnementaux et délivré avec un rapport d'inspection valide) à participer Les frais d'acceptation sont à la charge de l'acheteur. Si la première réception n'est pas qualifiée, les frais engagés lors de la deuxième réception après amélioration du fournisseur seront à la charge du fournisseur. Fonds à la charge de l'intéressé. 4. Le client doit confier au Centre national d'essais de qualité des équipements d'essais environnementaux la vérification de l'équipement. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
X.Liste des principaux matériaux
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XI. Usine d'équipement prenant en charge les appareils et les données 1. Liste de colisage de l'usine d'équipement 1 exemplaire 2. Schéma électrique et équipement 1 exemplaire 3. Manuel d'instructions de l'équipement 1 exemplaire 4. Certificat d'équipement 1 exemplaire 5. Carte de garantie de l'équipement 1 exemplaire 6. Rapport de test d'équipement en usine 1 exemplaire 7. Gaze humide 5 pièces 8. CD-ROM du logiciel de surveillance du contrôleur 1 pièce 9. Plateau de support d'échantillons de test 2 pièces 10. Barre de support de support d'échantillon de test 4 bandes |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XII. Assurance qualité et engagement de service 1. Objectif : Conformément au concept d’avantage mutuel et de service gagnant-gagnant, répondre pleinement aux besoins des clients et atteindre l’objectif de satisfaction du client. 2. Pré-vente : consultation technique professionnelle, proposition de plan de test de produit, installation de la chambre de test et plan de construction ; 3. En vente : communication client, rapport d'avancement, conseils, installation, débogage, opération d'essai, etc., coopérer avec la mesure du client ; 4. Entraînement(Chine nationale, les pays étrangers doivent être négociés avec le vendeur): Selon les exigences du contrat, une formation sur site peut être effectuée lorsque l'équipement est installé et débogué pour l'utilisateur et mis en service ; les utilisateurs peuvent être organisés pour venir dans l'entreprise pour une formation technique sur site lorsque l'équipement est débogué en usine, afin que les clients puissent comprendre les performances de l'équipement, former la méthode d'utilisation correcte, réduire les pannes causées par une mauvaise utilisation de l'équipement et économiser les coûts de maintenance pour les clients ; 5. Service après-vente : Formation technique : Fonctionnement et utilisation, maintenance et entretien quotidiens, détection et dépannage des défauts courants ; Suivis réguliers : Inspection des équipements, élimination des pannes, transmission des dernières informations de l'industrie ; Support de réserve spécialisé en pièces de rechange et accessoires ; Personnel de maintenance du service après-vente dédié pour assurer une résolution rapide et efficace des défauts, en fournissant des services de réparation rapides ; 6. Engagement de service(Chine nationale, les pays étrangers doivent être négociés avec le vendeur): Méthode : hotline de service client 7 x 24 heures sur 24 et courrier électronique de service dédié ; Exigences : Fournir une réponse claire dans les 4 heures. Pour les services sur place, exiger une arrivée 24 heures sur 24 dans la province et 24 heures sur 24 heures à l'extérieur de la province; depuis Dongguan ou les bureaux locaux de l'entreprise, un personnel dédié sera responsable de la vente et du service après-vente des produits de l'entreprise dans la région ; en fonction de circonstances spécifiques, le délai de réparation peut être négocié en fonction des besoins du client ; à compter de la date d'acceptation, pendant la période de garantie d'un an, notre société effectuera des réparations gratuites (à l'exclusion des dommages causés par des catastrophes naturelles, des anomalies de courant, une mauvaise utilisation ou un entretien). Si l'équipement ne fonctionne pas correctement en raison de problèmes de qualité de fabrication de la chambre d'essai dans des conditions où le client respecte les règles de stockage, d'utilisation et d'installation, le fournisseur enverra du personnel de maintenance pour des réparations gratuites sur notification, conformément au calendrier d'engagement de service. Après la période de garantie, si des problèmes surviennent avec l'équipement, le fournisseur s'engage à les résoudre rapidement et peut facturer les frais de réparation et de matériel, le cas échéant. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XIII. Emballage et transport : 1. Emballage : chambres d'emballage de transport répondant aux exigences de QB/BWD008-2001 2. Mode de transport : par camion |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
XIV. Schéma de structure de la chambre
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
